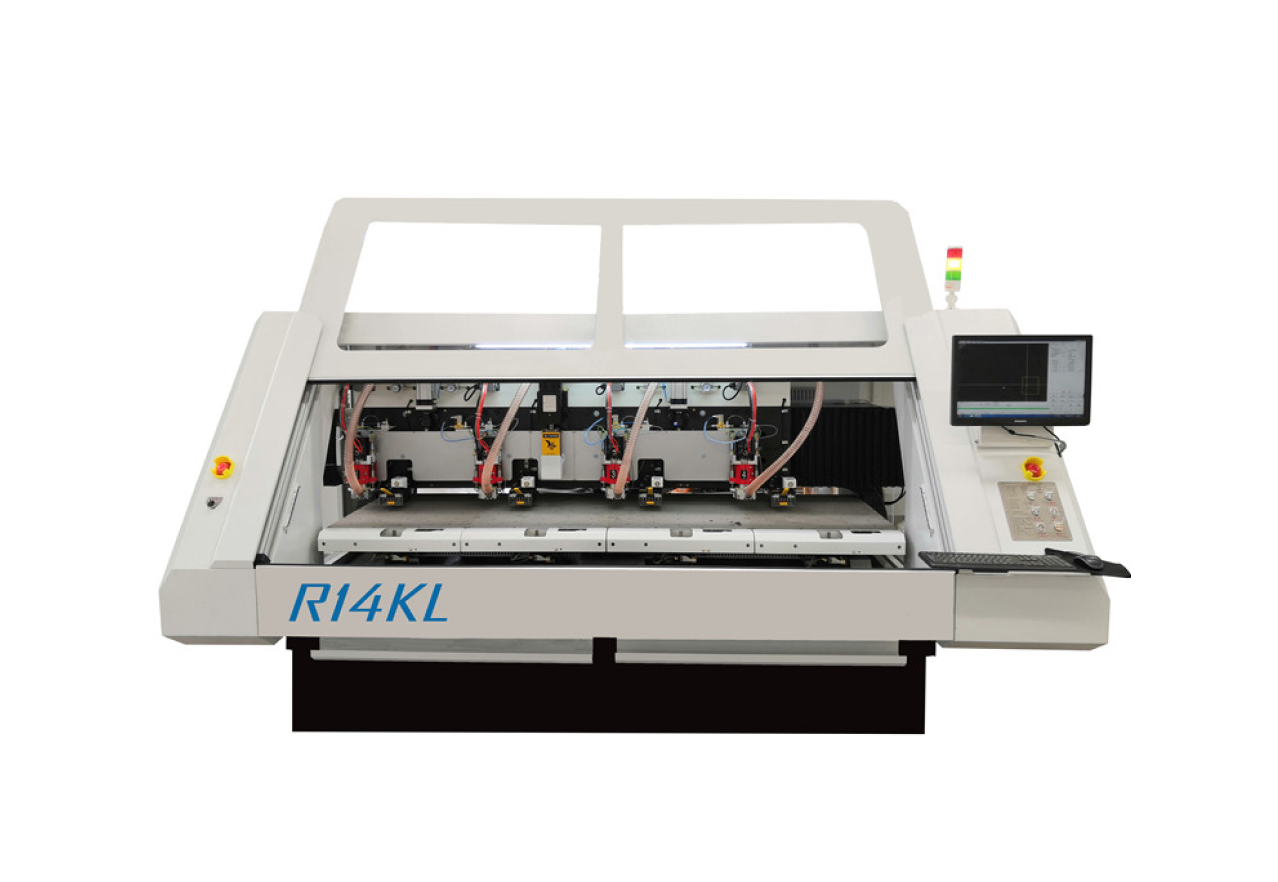

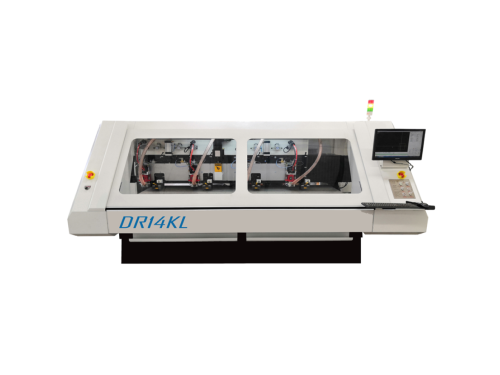

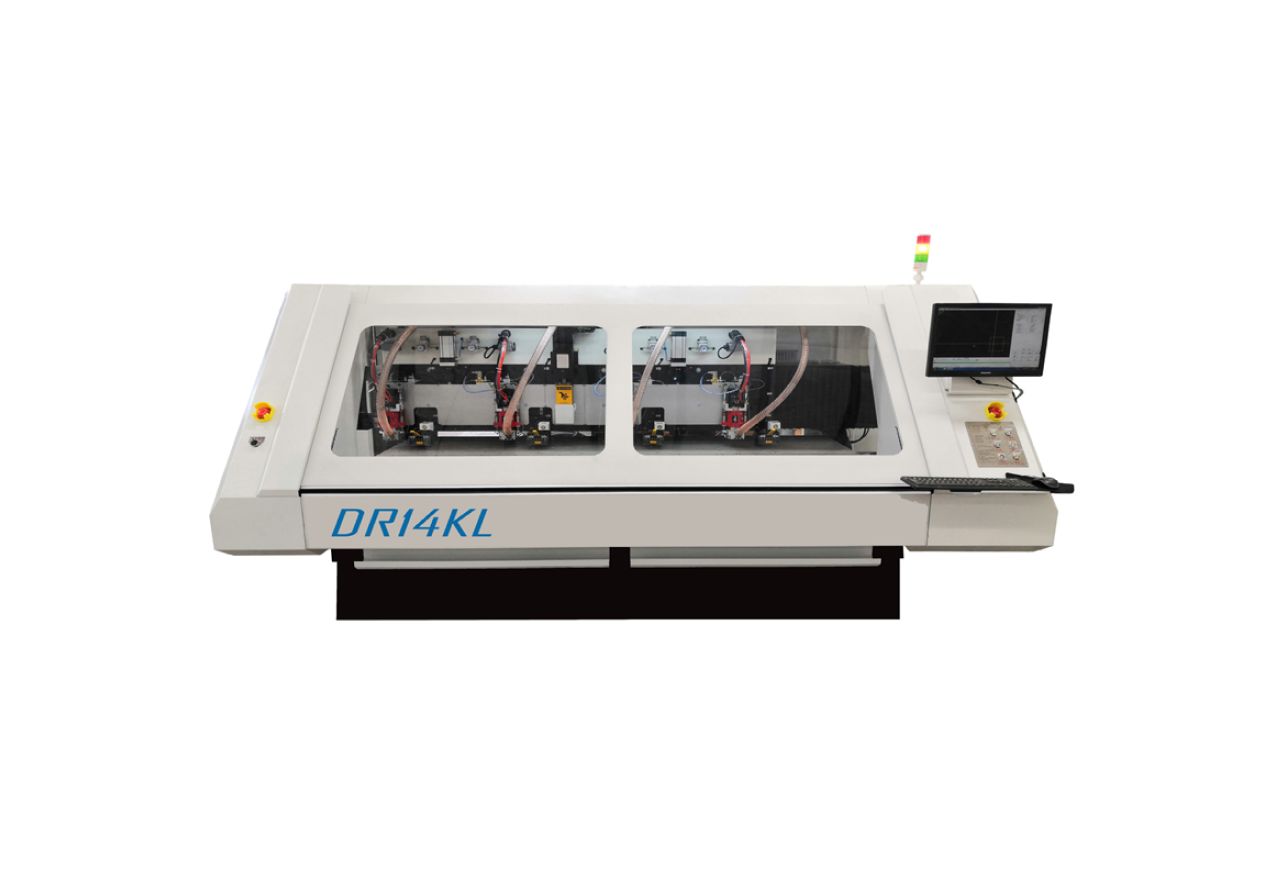

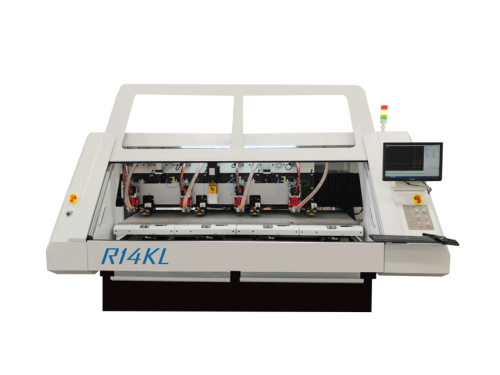

Máy Cắt Mạch PCB DR14KL Kiểm Soát Độ Sâu Có 4 Đầu Cắt Spindle
Thông Số Kỹ Thuật Sản Phẩm:
| Số lượng Spindle | 4 |
| Tốc độ Spindle | 60,000 vòng/phút |
| Khu vực xử lý của mỗi trục | 580mm x 730mm |
| Hành trình di chuyển trục XYZ | 600mm x 825mm x 55mm |
| Số lượng công cụ mỗi trục | 66 cái |
| Đường kính phay | φ0.6-φ3.175mm |
Máy Cắt Mạch PCB DR14KL Kiểm Soát Độ Sâu Có 4 Đầu Cắt Spindle: Máy Cắt Mạch PCB Điều Khiển Độ Sâu 4 Trục Spindle với Thiết Kế Mới Chức Năng Ghim Tự Động
Kexin Electronics có thể cung cấp máy cắt mạch PCB như máy cắt mạch PCB 4 trục Spindle. Các máy của chúng tôi đã được cấp bằng sáng chế quốc gia với thiết kế mới có chức năng ghim tự động. Thành tựu mới này sẽ cải thiện hiệu suất xử lý trong quá trình cắt.
Ngoài ra, máy còn bao gồm chức năng cắt mù cho các bảng mạch nhiều lớp. Máy còn được trang bị các tính năng như Phát hiện Công Cụ Bị Hỏng, Phát hiện Chiều Dài Công Cụ, Thay Đổi Công Cụ Tự Động, Nút Làm Sạch Máy Công Cụ, v.v.
- Các trục X, Y, Z đều sử dụng thước quang học chính xác cao Renishaw
- Phát hiện công cụ bị hỏng
- Độ chính xác điều khiển độ sâu ±0.05mm
- Điều khiển độc lập trục Z
| Model | PCB CNC Router_DR14KL |
| Số lượng trục Z | 4 |
| Số lượng Spindle | 4 |
| Tốc độ Spindle | 60k rpm / min |
| Khu vực xử lý của mỗi trục | 580mm×730mm |
| Hành trình di chuyển trục XYZ | 600mm×825mm×55mm |
| Số lượng công cụ mỗi trục | 66 pcs |
| Đường kính khoan | φ0.5-φ6.35mm |
| Đường kính phay | φ0.6-φ3.175mm |
| Tốc độ di chuyển tối đa trục XY | 28m/min |
| Tốc độ di chuyển tối đa trục Z | 25m/min |
| Độ phân giải hệ thống | 0.001mm |
| Độ chính xác định vị | ±0.01mm |
| Độ lặp lại chính xác | ±0.005mm |
| Độ chính xác phay | ±0.05mm |
| Độ chính xác điều khiển độ sâu | ±0.05mm |
| Yêu cầu nguồn điện | 3P/380V/50Hz (±5%); 3KW |
| Yêu cầu khí nén | 300L/min |
| Yêu cầu nước làm mát | 18℃-25℃ |
| Nhiệt độ môi trường | 20℃-25℃ |
| Độ ẩm môi trường | 50%-75% |
| Tiếng ồn | ≤75dBA |
| Kích thước máy | 3.24m×1.93m×1.62m（L×W×H） |
| Tên Phụ Kiện | Thông Số Kỹ Thuật | Số Lượng | Thương Hiệu |
| Trục vít me trục X | 25×10-1180 | 1 | HIWIN(Taiwan, China) |
| Trục vít me trục Y | 25×10-1330 | 1 | HIWIN(Taiwan, China) |
| Trục vít me trục Z | 25×10-320 | 1 | HIWIN(Taiwan, China) |
| Đường ray dẫn hướng và khối trượt trục X | 30×2680 | 2 | HIWIN(Taiwan, China) |
| Đường ray dẫn hướng và khối trượt trục Y | 30×1350 | 4 | HIWIN(Taiwan, China) |
| Đường ray dẫn hướng và khối trượt trục Z | 20×280 / 20×160 | 4/2 | HIWIN(Taiwan, China) |
| Động cơ Servo và Trình điều khiển trục X/Y/Z | 2KW | 3 | Delta(Taiwan, China) |
| Vòng bi trục X/Y/Z | BS2047TN1/P4GB | 6 | NSK(Japan) |
| Trục Spindle | KL-60C—2E | 4 | KLKJ（China） |
