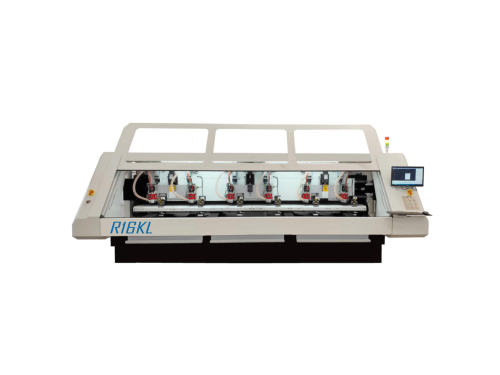

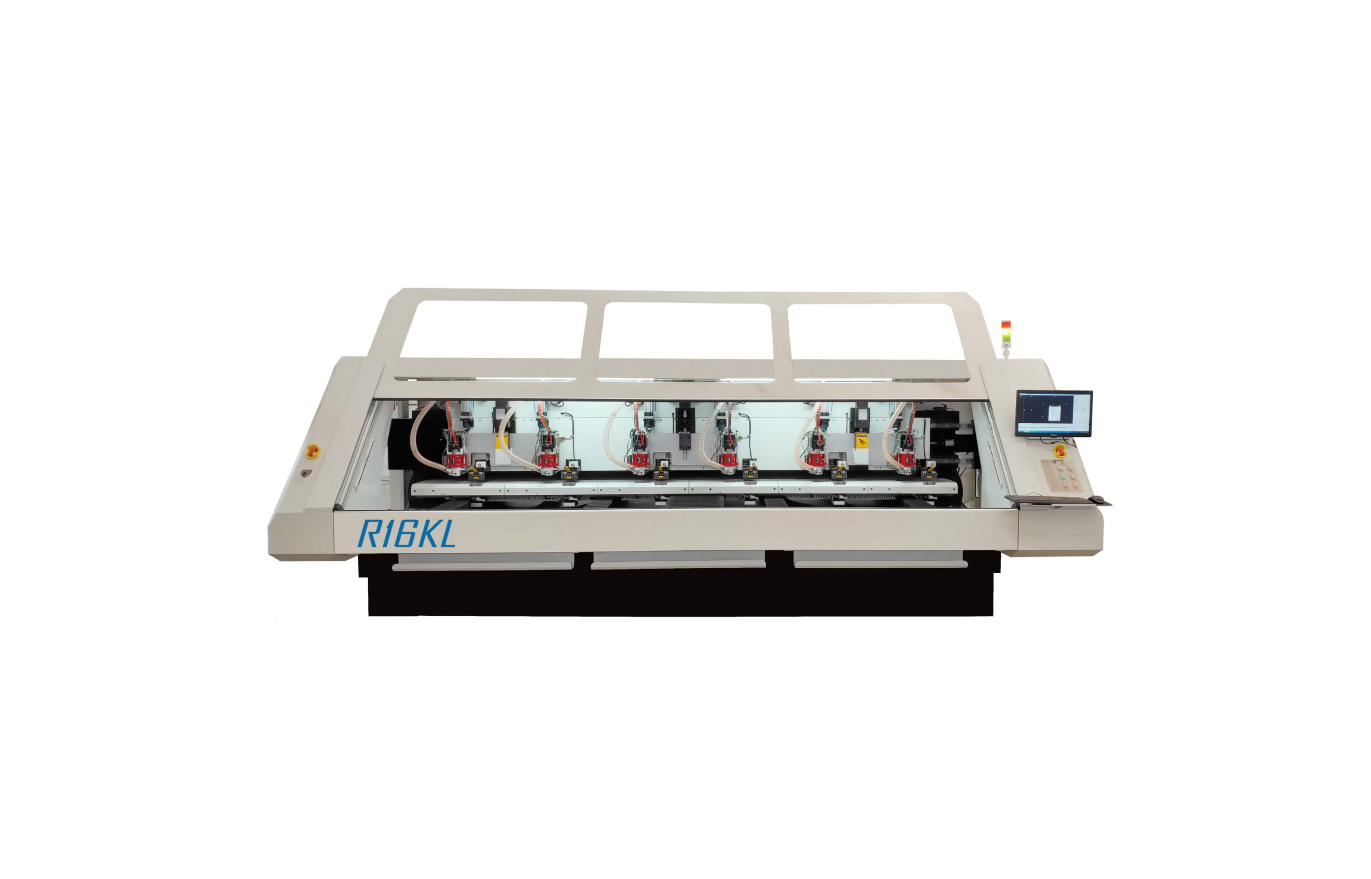

Máy Cắt Mạch PCB R14K Có 6 Đầu Cắt Spindle
Thông số kỹ thuật sản phẩm:
- Số lượng trục Z: 3
- Số lượng đầu cắt spindle: 6
- Khu vực xử lý của mỗi trục: 650mm x 830mm
- Hành trình di chuyển trục XYZ: 670mm x 925mm x 55mm
- Số lượng công cụ mỗi trục: 66 cái
- Đường kính dao cắt: φ0.6 – φ3.175mm
Máy Cắt Mạch PCB R14K Có 6 Đầu Cắt Spindle: Máy cắt mạch PCB 6 đầu cắt spindle là sản phẩm bán chạy và các linh kiện của nó được nhập khẩu từ các thương hiệu nổi tiếng như
Tính năng kỹ thuật:
- Đế bằng đá granite tự nhiên
- Kết nối điện tử CBD phát hiện dụng cụ bị hỏng
- Phản hồi theo thời gian thực, không bỏ sót vị trí cắt
- Thay đổi công cụ: Phương pháp Hitachi hoặc Euro
- Tùy chọn: Chức năng làm sạch collet tự động
- Tùy chọn: Chức năng định vị và tháo định vị tự động
| Model | PCB CNC Router_R16KL |
| Số lượng trục Z | 3 |
| Số lượng đầu cắt spindle | 6 |
| Tốc độ spindle | 60k rpm / min (80k rpm) |
| Khu vực xử lý của mỗi trục | 630mm×8300mm |
| Hành trình di chuyển trục XYZ | 650mm×925mm×55mm |
| Số lượng công cụ mỗi trục | 66 pcs |
| Đường kính khoan | φ0.5-φ6.35mm |
| Đường kính phay | φ0.6-φ3.175mm |
| Tốc độ di chuyển tối đa trục XY | 5m/min |
| Tốc độ di chuyển tối đa trục Z | 25m/min |
| Độ phân giải hệ thống | 0.001mm |
| Độ chính xác định vị | ±0.01mm |
| Độ chính xác lặp lại | ±0.005mm |
| Độ chính xác cắt | ±0.05mm |
| Yêu cầu nguồn điện | 3P/380V/50Hz (±5%); 3KW |
| Yêu cầu khí nén | 300L/min |
| Yêu cầu nước làm mát | 18℃-25℃ |
| Nhiệt độ môi trường | 20℃-25℃ |
| Độ ẩm môi trường | 50%-75% |
| Độ ồn | ≤75dBA |
| Kích thước máy | 4700mm×2130mm×1600mm (L×W×H) |
| Accessories name | Specifications | Quantity | Brand |
| Trục X – vít me bi | 32×20-1260 | 1 | HIWIN(Taiwan, China) |
| Trục Y – vít me bi | 32×20-1260 | 1 | HIWIN(Taiwan, China) |
| Trục Z – vít me bi | 25×10-320 | 3 | HIWIN(Taiwan, China) |
| Trục X – ray dẫn hướng và thanh trượt | 35×3960 | 2 | HIWIN(Taiwan, China) |
| Trục Y – ray dẫn hướng và thanh trượt | 35×1480 | 2 | HIWIN(Taiwan, China) |
| Trục Z – ray dẫn hướng và thanh trượt | 20×280 / 20×160 | 6/6 | HIWIN(Taiwan, China) |
| Trục X/Y/Z – Động cơ Servo và Driver | 3KW; 3KW; 750KW | 1/1/3 | Delta(Taiwan, China) |
| Trục X/Y/Z – Bạc đạn | BS2047TN1/P4GB; 1205; 2047 | 4/2/6 | NSK(Japan) |
| Spindle | KL-60C—2E | 6 | KLKJ（China） |
